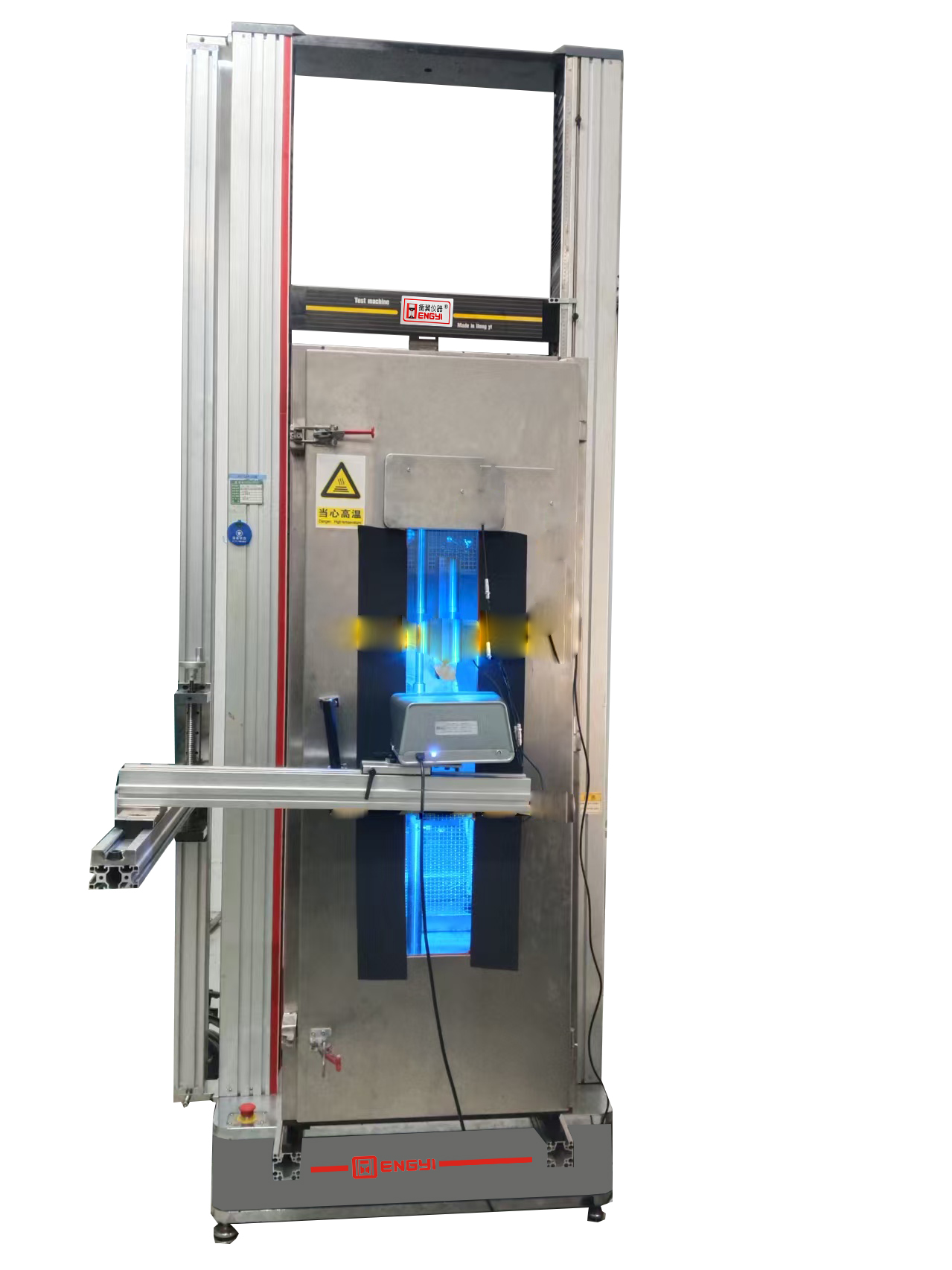

加高型非接觸視頻引伸計萬能試驗機是在高溫環境下通過單目三維或二維非接觸式視頻應變測量視頻引伸計采用捕捉試樣形變，避免接觸式引伸計對試樣的損傷而對試樣進行拉伸、壓縮、彎曲、剪切等試驗，通過試驗機軟件來評估材料在高溫下的強度（如拉伸強度、壓縮強度）、塑性（如斷后伸長率（δ））、彈性（如彈性模量（E）、泊松比（μ） 、屈服強度（σ?）等關鍵力學參數，并能輸出應力-應變曲線，這些數據可通過計算機存儲、分析或打印。
單目三維非接觸視頻引伸計技術參數：
1. 型號：HY（3DC）-NR-500S
2. 采樣頻率：36Hz
3. 測量范圍：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
4. 位移精度： MV50mm：0.5μm
MV90mm：1μm
MV160mm：1μm
MV250mm：1.5μm
MV500mm：2μm
5. 符合標準：JJG762-2007 0.5級
6. 跟蹤速度：1000mm/min
7. 位移分辨率：0.1μm
8. 位移線性度：0.5%
9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
10. 試驗機控制器:視頻引伸計專用多功能控制器
11. 適用場景：低速加載
12. 工作溫度：5-40℃
13. 工作電壓：220V
單目三維非接觸視頻引伸計產品優勢
非接觸式測量
三維測量
不受試樣形狀限制：板狀、棒狀、片狀、線狀、薄膜
不受應變范圍限制，可測量應變范圍：0——1000%
不受應變方向限制：可同時實現軸向和橫向延伸率測量
嵌入式軟件，操作方便
滿足現有JJG762-2007 0.5級精度要求
高溫力學試驗機技術參數：
1. 產品規格： HY-1080
2． 精度等級： 0.5級
3． 負荷：5N/10N/20N/50N/ 100N/ 200N/ 500N/ 1KN/ 2KN/5KN/ 10KN(任選或多選）
4． 有效測力范圍：0.1/100-100;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6． 有效試驗寬度：650mm
7． 有效試驗空間：1200mm
8． 試驗速度：0.001~500mm/min(任意調)
9. 速度精度：示值的±0.5%以內；
10．位移測量精度：示值的±0.5%以內；
11．變形測量精度：示值的±0.5%以內；
12．應力控速率范圍： 0.005%～6％FS/S
13．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
14．應變控速率范圍： 0.002%～6％FS/S
15．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
16. 恒力/位移/變形測量范圍：0.5％～100FS
17．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
18．試臺升降裝置：快/慢兩種速度控制，可點動；
19．試臺安全裝置：電子限位保護
20．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
21．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車
22．超載保護：超過*負荷10%時自動保護；
23. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
23．電源功率： 750W
24．主機重量： 350kg
25. 電源電壓: 220V（單相）
26. 主機尺寸：1050*420*3050mm
試驗機高溫箱相關參數：
1）溫控范圍：室溫~~+300℃（恒溫區內）
2）控溫精度：
室溫-------100±1℃
101℃--------200℃±2℃
202℃------- 300℃±3℃
3）升降速度：≥5℃/mm
4）溫控表分辨率：0.1℃(韓國進口TEMI觸摸式溫度控制器)
5）外形尺寸（寬×高×長）按實際所需：寬600*高900*長1200mm
6）工作尺寸（寬×高×長）按實際所需：寬300*高600*長300mm
7）工作室內恒溫區尺寸（寬×高×長）：寬300*高600*長300mm
8）高溫箱一個（導向車及滑動軌道一套）
9）控溫箱儀表一只
10）出廠隨機文件一套
